纯干货丨美国外观专利申请图纸，你真的懂吗？

摘要：随着跨境电商的蓬勃发展，越来越多的中国企业认识到注册外观专利的重要性，根据美国专利商标局的相关指南，外观专利的图稿必须清晰展现产品的重要元素，全面披露需要保护的外观特征。明确的图纸、线条不仅能为企业提供法律保护，还能有效防止潜在的仿冒行为，因此，了解美国外观专利图纸的制图标准对跨境卖家们来说至关重要。那么，美国外观专利对图纸的要求是什么呢？别着急，本期小编将详细为大家解析~

随着跨境电商的蓬勃发展，越来越多的中国企业认识到注册外观专利的重要性，根据美国专利商标局的相关指南，外观专利的图稿必须清晰展现产品的重要元素，全面披露需要保护的外观特征。

明确的图纸、线条不仅能为企业提供法律保护，还能有效防止潜在的仿冒行为，因此，了解美国外观专利图纸的制图标准对跨境卖家们来说至关重要。那么，美国外观专利对图纸的要求是什么呢？别着急，本期小编将详细为大家解析~

美国外观专利图纸要求

在美国，外观专利的图纸通常以黑色线条绘制在A4纸上，产品需要通过绘制对产品特征进行表达的阴影线。标准的外观专利图纸一般包括8张图，分别为：前立体图、后立体图、主视图、后视图、左视图、右视图、俯视图和仰视图。为了更全面地保护产品，可能还会增加放大图或变换状态图。

图纸常见的线条类型

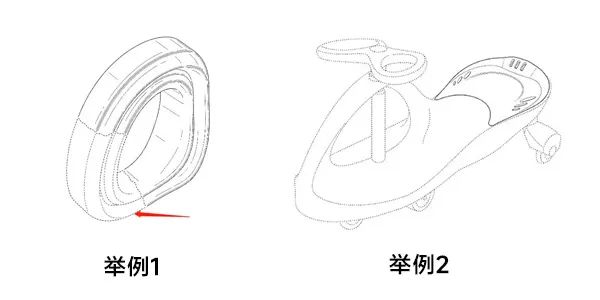

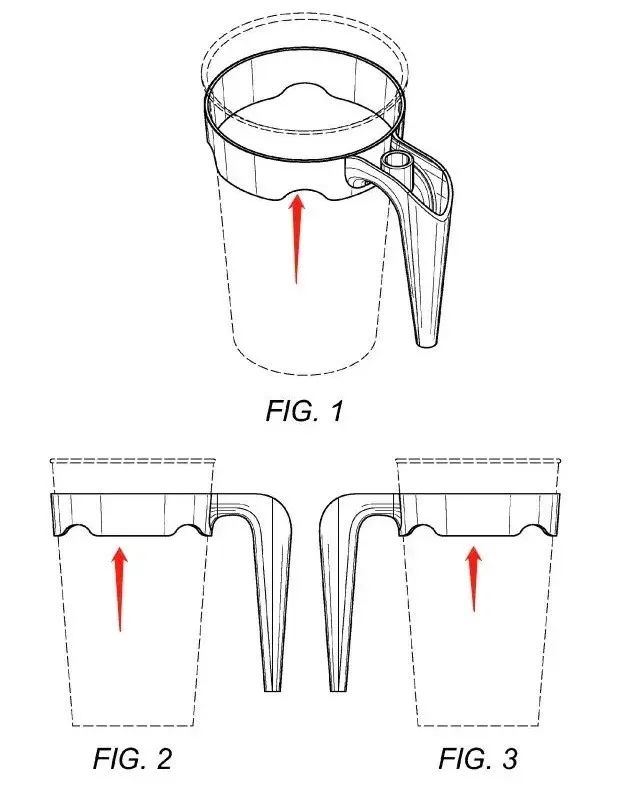

■ 虚线：表示产品特征的形状可改变，通常不主张保护。虚线用于界定不主要的结构部分，帮助区分主要设计元素，如下图所示：

■ 结构线：表示产品的具体结构和轮廓，通常是比阴影线粗的实线，较粗的实线用来强调产品的主要轮廓和构造。

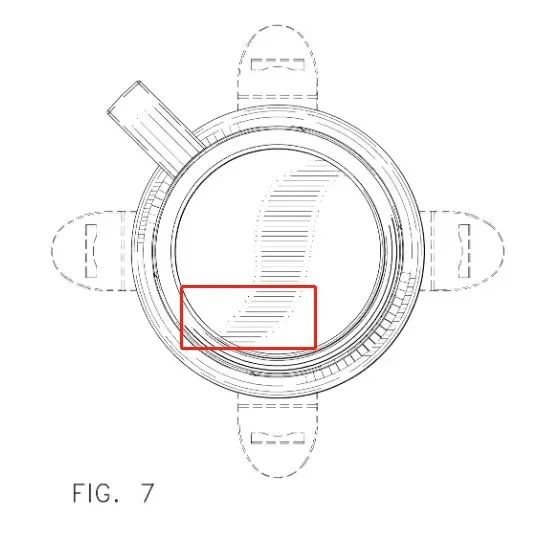

■ 阴影线：用于强调产品特征，通过阴影效果更好地展现产品的深度和细节，使图纸呈现更立体的效果，让人便于理解其产品外观。

■ 断裂线：表示与该图纸所示对象有关联但不属于保护范围的零件，通常用于指明虚拟的或可忽略的部分。

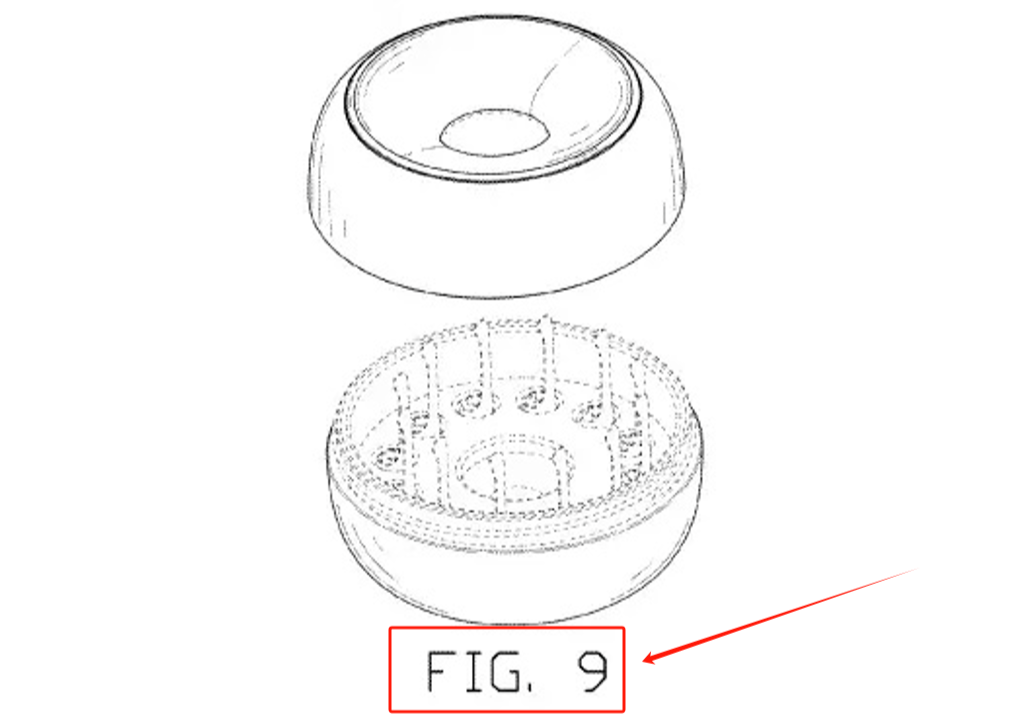

标号：每个图通常会有编号（如FIG. 1, FIG. 2等），通常为FIG.+阿拉伯数字，同时表示出产品的六视图，六视图顺序为主后左右俯仰。

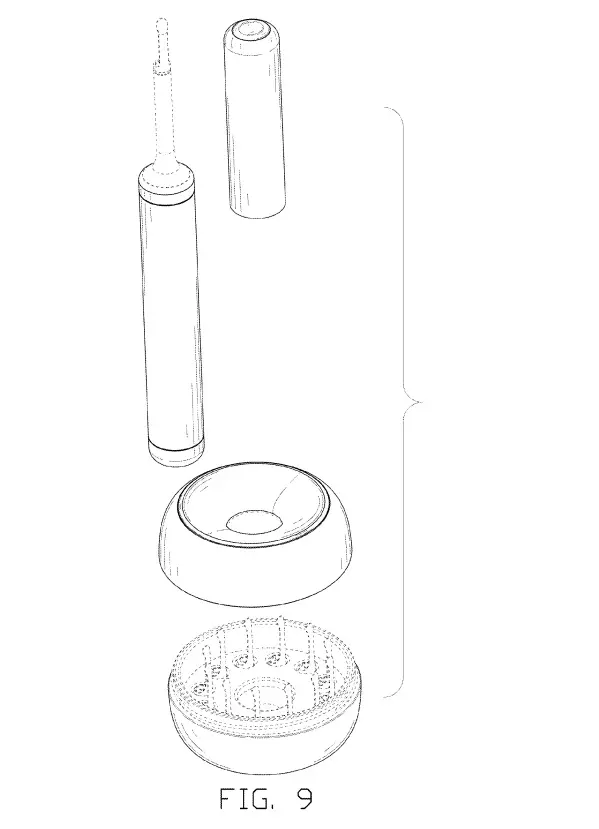

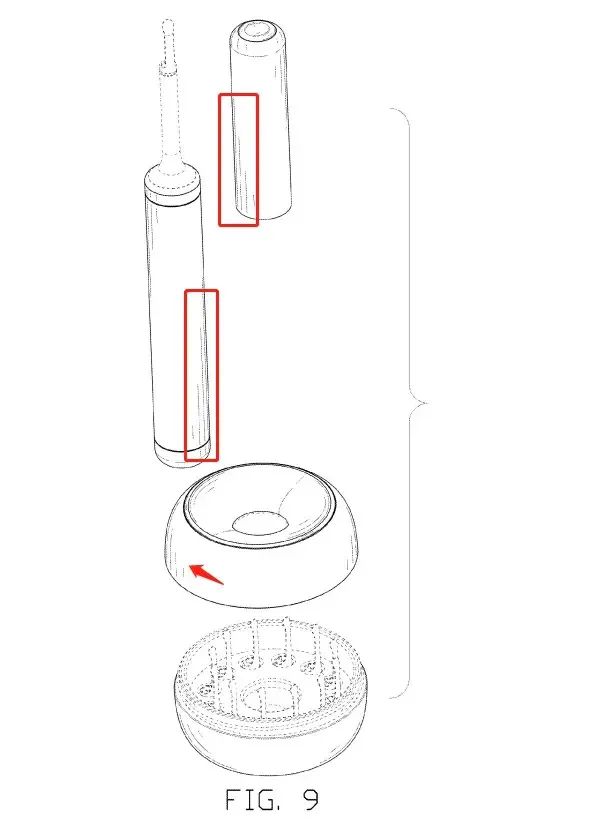

● 下图将阴影线、虚线、结构线、标号都展示出：

通过上图可以了解到，耳朵清洁器的外部线条是主要需要保护的部分。内部的小零件由于其设计较为简单且容易进行变更，因而采用虚线表示，这表明这些部分不主张保护，从而最大限度地集中保护主要外观设计。使用阴影线的方式增添了产品的立体感，这样的设计策略有效地强调了产品的关键特征，同时降低了被模仿的风险。

外观专利图纸的格式要求

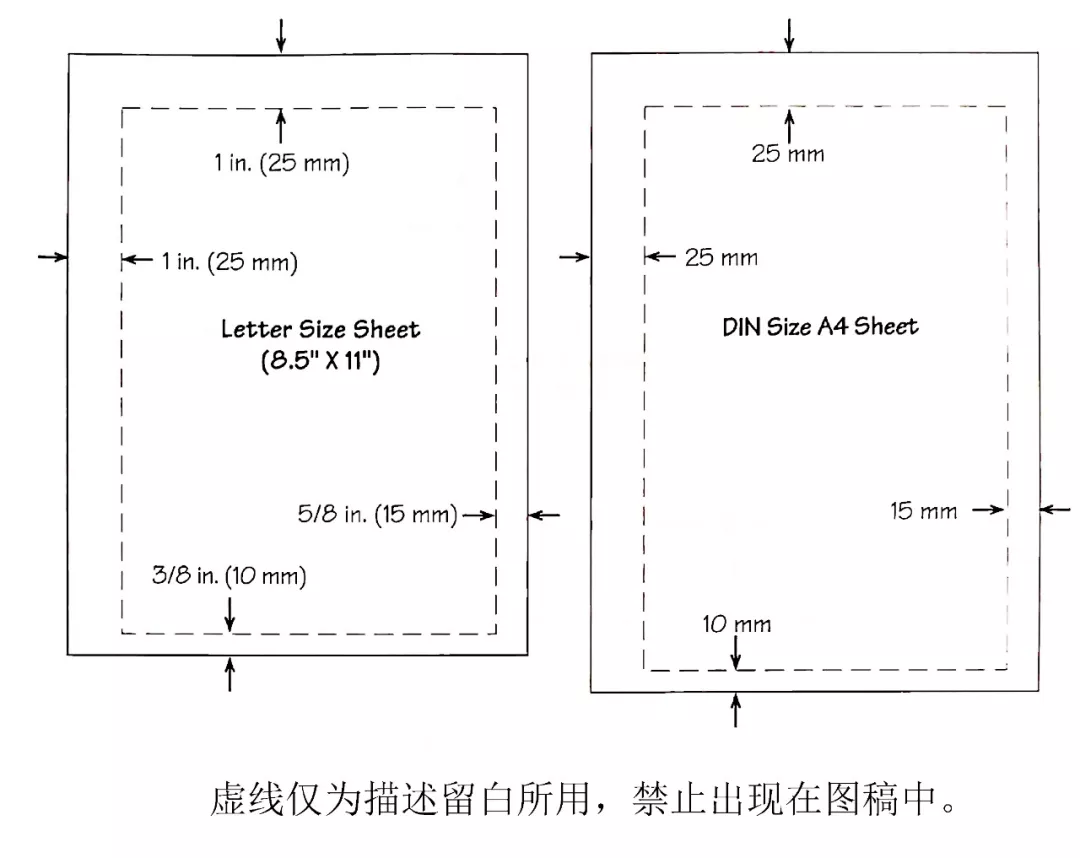

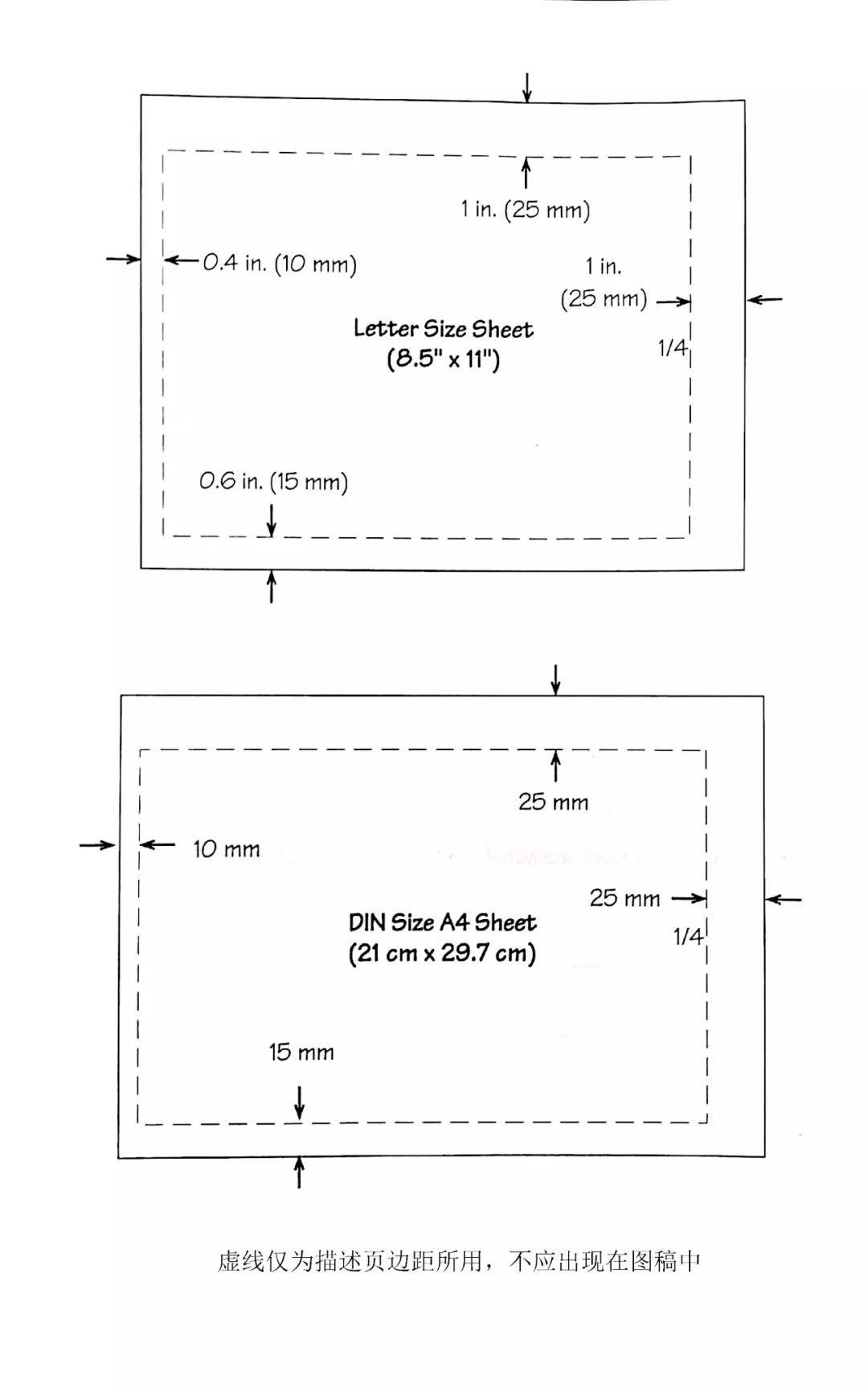

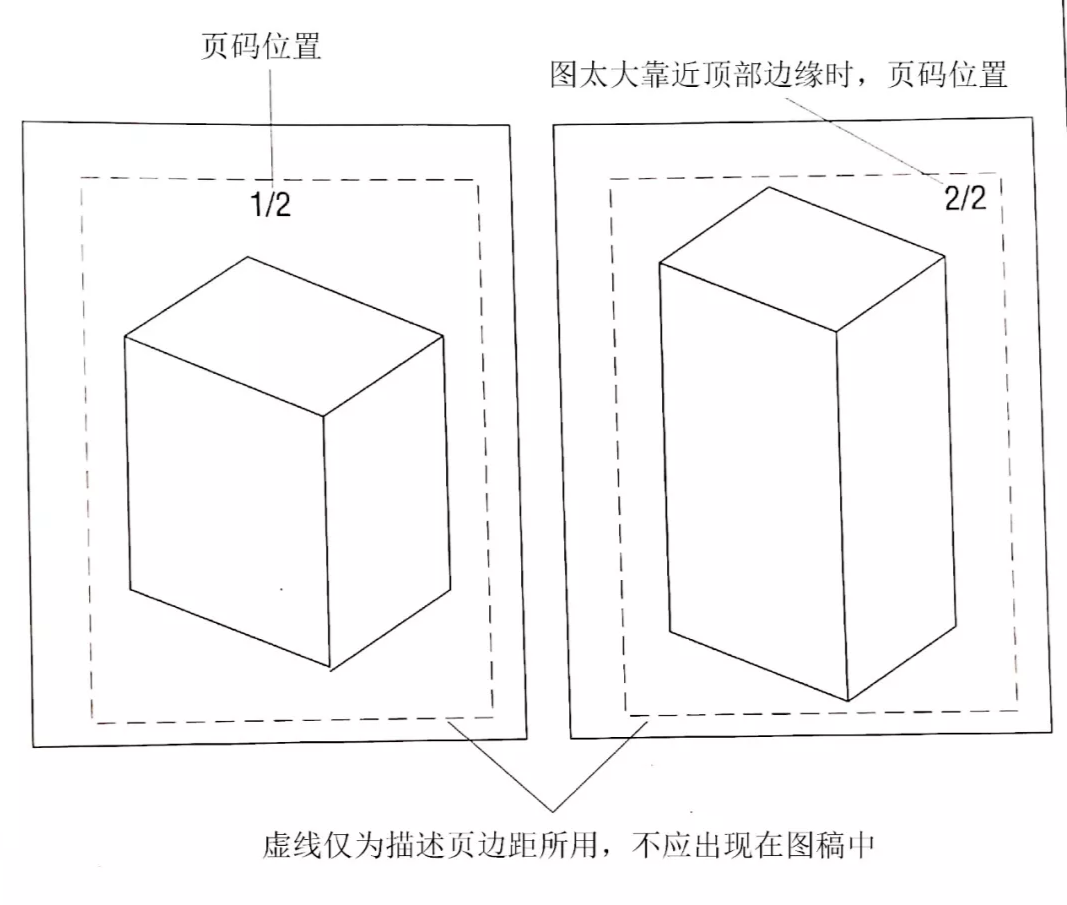

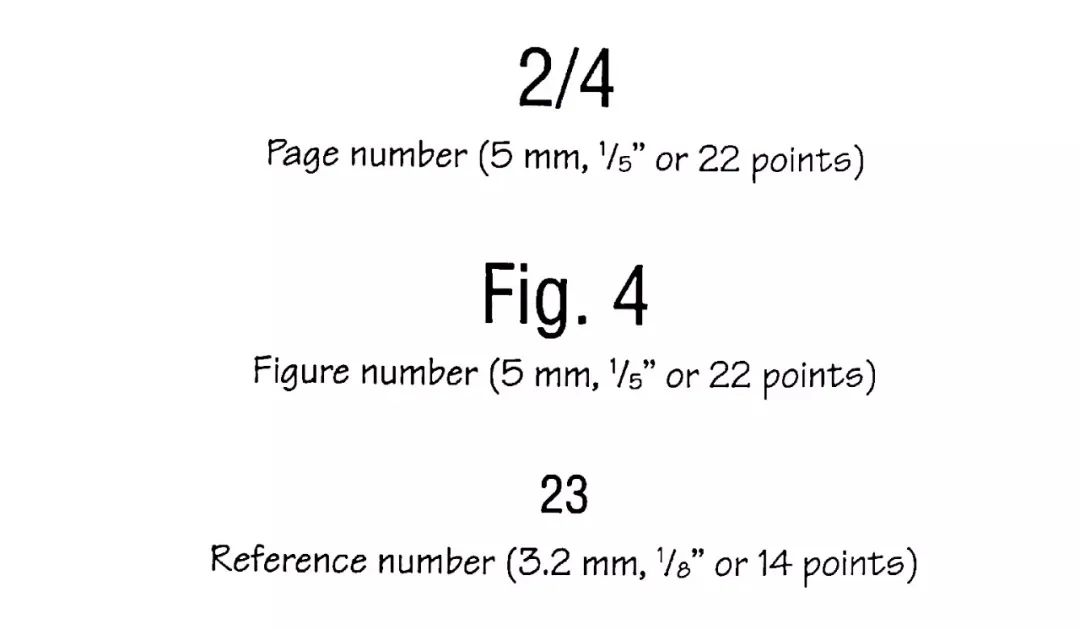

在这里也跟大家介绍下图纸格式，美国外观专利图纸的格式一般分为两种：Letter，以及A4纸大小，四周区域需要留白，如下图：
